Fraiseuse CNC

On parle de tous et de rien.

Modérateurs : Pingus, Baron54, billou.cloclo

VOLAY
Membre
Membre
Messages : 136
Enregistré le : 24 nov. 2014, 12:02
Localisation : Rhone Alpes (Ain)
Statut : Hors ligne

Re: Fraiseuse CNC

Messagepar VOLAY » 27 nov. 2014, 16:56

CARTE ÉLECTRONIQUE

Il existe un nombre impressionnant de carte d'interface, je vais essayer ici de vous présenter les plus communes.

CARTES PARALLÈLES

Les cartes les plus abordables sont les carte a base de microcontrôleurs TB6560.
On va les appeler cartes chinoises. (rien de péjoratif).

Ces cartes existent en 3, 4, et même 5 axes.
Pour une machine classique (MechMate) un carte 3 axes sera suffisante.

Pour information, les machines 4 axes ont en plus la possibilité de sculpter des objets cylindrique.


Revenons au choix de la carte.

Il est très facile de se procurer des cartes a base de "TB6560" 3 ou 4 axes sur e-bay ou dans n'importe quel boutique d’électronique.

Les cartes "bleue" sont les plus rependues, mais pas les mieux conçues. (perte de pas)

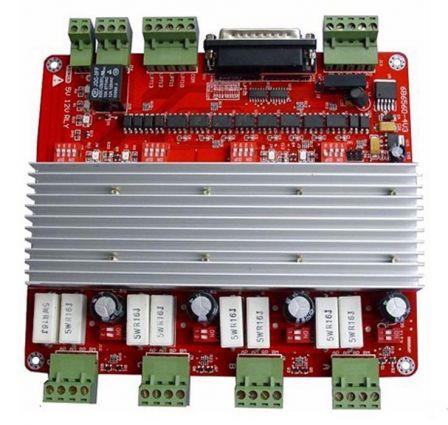

Les cartes "rouges" sont le meilleur rapport qualité prix (évolutions des cartes "bleue")


On trouve même sur le net des tutos pour améliorer les performances de ces cartes.
ici : http://www.civade.com/post/2011/05/27/Controleur-pas-a-pas-Toshiba-TB6560-datasheet-probleme-horlogue-haute-vitesse-perte-pas

Ces cartes sont très rependues, il est donc facile de trouver de l'aide les forums spécialisés, et la grange majorité des programmes de CFAO les prennes en charge.

Le gros avantage de ces cartes, c'est leur prix. (c'pô cher)

Ps: J'ai pris une carte rouge, je l'ai utilisé tels quel, et je suis super content du travail qu'elle fournie

il existe d'autres cartes en port parallèle, comme l'Iprocam uStep425
cette carte a été développée pour fonctionner avec le logiciel NINOS.
Elle est plus chère que les cartes "chinoises" et moins universelle.


CARTES USB

La aussi, ces cartes sont très facile a trouver sur e-bay, ou dans n'importe quel boutique d’électronique.


http://fr.aliexpress.com/item/A114-3-axis-CNC-USB-Card-Mach3-200KHz-Breakout-Board-Interface-Adapter/479858167.html

La conception de ces cartes diffère un peu, en plus de la carte il faut prévoir l'achat d'un "Stepping Driver" par axe (soit 3)

Ce type de carte est plus "pro" que les cartes chinoises, mais aussi plus cher, il faut compter environ 100 € pour l'interface USB et 30 € par "Stepping driver"

Ces cartes fonctionnent avec le Logiciel Mach3, mais n'est pas facilement paramétrable sur tous les softs.
et sauf erreur de ma part, l'utilisation de ce type de carte sous Linux n'est pas possible.

edit : oups, j'ai oublié un lien : http://www.aliexpress.com/store/product ... -3-NEMA23-

C'est un lien vers un ensemble tres correct pour commencer en CNC, carte + alim + moteurs pas a pas.

re-edit : liens vers un ensemble USB + Drivers + moteurs pap +alil :
http://www.aliexpress.com/store/product/3-axis-CNC-controller-kit-3-NEMA23-270-oz-in-stepper-motor-3-axis-CNC-board/704350_359064023.html



VOLAY
Membre
Membre
Messages : 136
Enregistré le : 24 nov. 2014, 12:02
Localisation : Rhone Alpes (Ain)
Statut : Hors ligne

Re: Fraiseuse CNC

Messagepar VOLAY » 27 nov. 2014, 16:56

MOTEUR PAS A PAS


Wikipedia explique cela tellement bien : http://fr.wikipedia.org/wiki/Moteur_pas_à_pas

ou plus simplement : Le moteur pas à pas est un moteur qui tourne en fonction des impulsions électriques reçues dans ses bobinages. L'angle de rotation minimal entre deux modifications des impulsions électriques s'appelle un pas. On caractérise un moteur par le nombre de pas par tour (c'est à dire pour 360°). Les valeurs courantes sont 48, 100 ou 200 pas par tour.

Les impulsions électriques sont du type tout ou rien c'est à dire passage de courant ou pas de passage de courant. Les tensions d'utilisation des moteurs sont de 3,3V à 48V continues. La consommation est de 0,2 A à 1,5 A.

Le couple du moteur est de l'ordre de 5 N. Cm à 64 N. Cm.

Pour un projet de CNC, le meilleur moteur est celui qui offrira le plus de puissance et le moins de consommation.

VOLAY
Membre
Membre
Messages : 136
Enregistré le : 24 nov. 2014, 12:02
Localisation : Rhone Alpes (Ain)
Statut : Hors ligne

Re: Fraiseuse CNC

Messagepar VOLAY » 27 nov. 2014, 16:57

Pingus... as tu moyen de réaliser ou faire réaliser les pièces en double ? si ou i a quel tarif ? j'men ferai bien une "Mechmate" moi aussi !

Avatar de l’utilisateur
Pingus
Administrateur
Administrateur
Messages : 921
Enregistré le : 23 nov. 2014, 12:47
Localisation : Dans le six-zéro
Contact :
Statut : Hors ligne

Re: Fraiseuse CNC

Messagepar Pingus » 27 nov. 2014, 16:57

Faut que je contact mon graveur préféré.


En théorie la MechMate est réalisable avec des outils de base.
Il ne faut pas oublier dans tout notre foutoir que les seuls juges sont et resteront nos oreilles !!!
Et dire, qu'on ne fait que brasser de l'air !!!
Collectionneur de HP :D

http://www.soundontheroad.fr/viewtopic.php?f=35&t=58

Avatar de l’utilisateur
Pingus
Administrateur
Administrateur
Messages : 921
Enregistré le : 23 nov. 2014, 12:47
Localisation : Dans le six-zéro
Contact :
Statut : Hors ligne

Re: Fraiseuse CNC

Messagepar Pingus » 27 nov. 2014, 17:00

Quel taille vous envisagez ??

...en les divisant par 2. Soit une surface de travail de 915x1375.

... me conviendrai parfaitement, et pérmetrerai de réduire les couts si fabrication des pièces en petite série.


si c'est 915x1375 c'est parfait pour moi. après je n'aurais pas la place.

Pour l'instant c'est juste pour connaitre le prix.


Elle est donnée pour $2500 (1800€) environ avec les grandes dimensions.

Avec les dimensions réduite on doit pouvoir réduire d'un quart ce prix sans trop de problème.

Je suis en train d'étudier les plan et de les redimensionner. Mais vindiou qu'ils sont avars en côtation . Il faut chercher sur 18 plans pour avoir une côte :evil:
Il ne faut pas oublier dans tout notre foutoir que les seuls juges sont et resteront nos oreilles !!!
Et dire, qu'on ne fait que brasser de l'air !!!
Collectionneur de HP :D

http://www.soundontheroad.fr/viewtopic.php?f=35&t=58

Avatar de l’utilisateur
Pingus
Administrateur
Administrateur
Messages : 921
Enregistré le : 23 nov. 2014, 12:47
Localisation : Dans le six-zéro
Contact :
Statut : Hors ligne

Re: Fraiseuse CNC

Messagepar Pingus » 27 nov. 2014, 17:00

'ai retrouvé l'adresse de la boite ou j'ai commander mes vis trap et autres poupouilles : http://www.hpceurope.com/fr/

N’hésite pas à commander les catalogues ici : http://www.hpceurope.com/fr/catalogue.php
Il ne faut pas oublier dans tout notre foutoir que les seuls juges sont et resteront nos oreilles !!!
Et dire, qu'on ne fait que brasser de l'air !!!
Collectionneur de HP :D

http://www.soundontheroad.fr/viewtopic.php?f=35&t=58

VOLAY
Membre
Membre
Messages : 136
Enregistré le : 24 nov. 2014, 12:02
Localisation : Rhone Alpes (Ain)
Statut : Hors ligne

Re: Fraiseuse CNC

Messagepar VOLAY » 01 déc. 2014, 16:59

Après avoir beaucoup appris de ma première CNC en bois

Je me lance dans la construction de quelque chose de plus solide... Je vais partager avec vous, cette aventure...

Après tout c'est l'occasion d'apprendre à me servir du poste à souder à l'arc que mes enfants m'ont offert pour la fête des pères.
Ici, pas de plans avec des cotes précises !!! Juste quelques croquis, et une idée assez précise que ce que je souhaite obtenir.
Ça va être au jour le jour, une réalisation "cheap", mais de qualité (comme toujours).

Premier changement : Le portique ne sera plus mobile comme sur la V1 mais fixe, c'est le plateau qui sera mobile. (plus de rigidité)
Deuxième changement : Je vais utiliser de vrais rails de guidage supportés. (plus de déformation ni de points de blocages)
Troisième changement : L'entrainement se fera avec des vis a bille.(plus de pertes de pas)
Quatrième changement : Le châssis métallique sera plus résistant que le bois (enfin je l’espère).
Enfin : On verra plus tard pour transformer l'engin en imprimante 3D.

La machine sera plus petite, 700x500x500.


Matériel utilisé :

Pour la structure j'utilise des tubes en acier 25x25
Pour l'outillage, j'utilise du matériel vintage super hi-tech : une scie à métaux + une boite à onglet en plastique. (incroyable ce que ça peut être pénible à couper un tube !).
J'ai investi dans deux équerres magnétiques, des gants, des disques à métaux pour la meuleuse, des lunettes de protection, et une bible.

Bon, Ben, Comment dire... La soudure a l'arc, c'est un métier ! (et c'est pas le mien !).

Je vais essayer de vous expliquer :
En théorie, on met la structure à la masse, et on soude avec l’électrode (on va l’appeler la baguette magique)..
En pratique... c'est pô facile.

Il faut "Amorcer" en frottant la baguette magique sur le métal, ce qui provoque un étincelle (la on perd la vue) puis on peut souder.
Enfin on devrait pouvoir souder... quand la baguette ne se colle pas. (Oulala y'a un coup de main a prendre la)

Il faut impérativement utiliser la protection pour les yeux, L'indispensable protection avec laquelle on ne voit rien ! mais alors rien du tout !
et si par malheur on fait joujou avec la baquette magique sans protection, ben... on deviens aveugle.

Tout ça pour vous dire que c'est super hard. Surtout si on veut faire de jolies soudures.

Ah un détail, si on va trop lentement c'est Paté de soudure et/ou trou dans le tube. si on va trop vite, c'est moche et ca tiens pas.

Les premières photos arrivent...

Avatar de l’utilisateur
Pingus
Administrateur
Administrateur
Messages : 921
Enregistré le : 23 nov. 2014, 12:47
Localisation : Dans le six-zéro
Contact :
Statut : Hors ligne

Re: Fraiseuse CNC

Messagepar Pingus » 09 déc. 2014, 12:49

Cool tout çà ;)

Ballance les photos, qu'on bave un peu :mrgreen:
Il ne faut pas oublier dans tout notre foutoir que les seuls juges sont et resteront nos oreilles !!!
Et dire, qu'on ne fait que brasser de l'air !!!
Collectionneur de HP :D

http://www.soundontheroad.fr/viewtopic.php?f=35&t=58

Avatar de l’utilisateur
tit3uf
Administrateur
Administrateur
Messages : 3509
Enregistré le : 28 sept. 2012, 14:43
Localisation : Troyes
Contact :
Statut : Hors ligne

Re: Fraiseuse CNC

Messagepar tit3uf » 09 déc. 2014, 13:30

Pingus a écrit :Cool tout çà ;)

Ballance les photos, qu'on bave un peu :mrgreen:


:+1:
Source: Oem //Proco : Audison BitOne // Amplification woof:Focal FPS2160 woof: AV 6.5 //Amplification Médium : Focal FPS 4160 sur AV 3.0 sur AV1.1 //Amplification Sub Focal FPS1500 sur Audison AV10 //Mode actif: On

VOLAY
Membre
Membre
Messages : 136
Enregistré le : 24 nov. 2014, 12:02
Localisation : Rhone Alpes (Ain)
Statut : Hors ligne

Re: Fraiseuse CNC

Messagepar VOLAY » 09 déc. 2014, 21:01

Rahhhhallé c'est partis....

enfin si j'arrive a m'habituer au nouveau forum...

ou qu'il est le bouton pour insérer des tofs ?
Ah... "Img"... j'ai trouvé. "img/img" mais ca marcha pas comme l'ancien forum...
Pas cool ca ! va falloir uploader chez un hébergeur... "c'était mieux avant !"
